Alat ukur debit untuk chemical 1/2 Inch

Alat ukur debit untuk chemical 1/2 Inch Rheonik RHM adalah jenis pengukur aliran yang terutama digunakan dalam proses yang berhubungan dengan massa seperti reaksi kimia, perpindahan panas, dll. Dalam semua proses ini, pengukuran aliran yang akurat adalah prasyarat.

Seputar Tentang Coriolis Mass Flow Meter

Ada banyak jenis pengukur aliran massa yang tersedia di industri. Namun, jenis yang paling banyak digunakan adalah Coriolis meter. Tipe lain yang tersedia adalah meter aliran massa tipe termal.

Pengukur Coriolis bekerja pada Efek Coriolis, oleh karena itu dinamakan demikian. Coriolis meter dianggap sebagai pengukur massa sejati karena mereka cenderung mengukur laju massa aliran secara langsung sementara teknologi pengukur aliran lainnya mengukur aliran volumetrik.

Karena massa tidak berubah, tidak diperlukan penyesuaian untuk berbagai karakteristik fluida. Oleh karena itu, meter Coriolis beroperasi secara linier. Jenis meter ini ada dalam berbagai desain.

Rheonik RHM80 Coriolis Mass Flow Meter

Jenis unit yang paling umum termasuk :

tabung aliran berbentuk U
perakitan sensor
unit elektronik

Dalam unit meter ini, cairan melewati tabung berbentuk U yang bergetar dalam osilasi harmonik sudut. Gaya Coriolis kemudian akan merusak tabung dan komponen getaran selanjutnya ditambahkan ke tabung yang sudah berosilasi. Elemen getaran tambahan ini menghasilkan pergeseran fasa atau putaran di beberapa bagian tabung. Sebuah Coriolis meter ditunjukkan pada gambar di bawah ini:

Coriolis Flow Meter

Pergeseran fasa yang dihasilkan ini yang berbanding lurus dengan laju aliran massa cairan diukur dengan bantuan sensor. Informasi terukur ini selanjutnya ditransfer ke unit elektronik di mana ia diubah menjadi tegangan yang sebanding dengan laju aliran massa.

Karena sifat konstruksi dari sensor coriolis mass flow meter yang mampu bekerja pada temperature ekstrem dingin hingga panas serta mampu bekerja pada pressure fluida yang tinggi. Karena itu coriolis flow meter sangat tepat digunakan oleh fluida yang mempunyai harga mahal dimana akurasi yang kurang akurat bisa menimbulkan kerugian yang besar baik karena segi biaya maupun segi kwalitas product.

Coriolis Flow Meter mengukur massa fluida, bukan volume sehingga jika ada fluida liquid yang mengalir dalam pipa yang melewati flow meter coriolis akan dihitung massanya sehingga jika ada campuran udara maka berat udara yg terdeteksi dan terhitung oleh flow meter coriolis bisa di abaikan massanya.

Coriolis flow meter yang di buat dari stainless steel sangat cocok sekali digunakan di berbagai industri beverage dan chemical karena disamping memenuhi syarat food grade juga mempunyai ketahan yang cukup baik terhadap akibat cairan dan lingkungan yang bersifat korosif.

Model RHM08 sangat cocok untuk produksi skala kecil dengan aliran rendah terus menerus dan persyaratan pengeluaraan batch kecil. Dengan berbagai gaya konstruksi, RHM08 sangat ideal untuk aplikasi aliran yang tak terhitung jumlahnya.

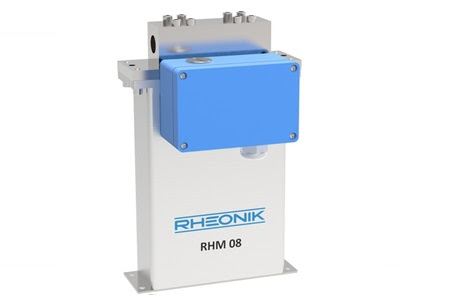

Alat ukur debit untuk chemical RHM08 Coriolis Mass Flow Meter

Aplikasi Alat ukur debit untuk chemical RHM08

Jenis Aplikasi

General Flow Control
High-Pressure Gas Dispensing
Adding Dosing
Mixing and Batching
Chemical Injection
Package and Container Filling

Alat ukur debit untuk chemical RHM08

Fitur Rheonik RHM08

Standard pressure rating up to 1254 bar (11458 psi)
Temperature rating from -196 to 350 Deg C (-320 to 662 Deg F)
Mass flow uncertainty down to 0.10%
Density uncertainly down to 0.05%
Repeatability better than 0.05%
Typical measuring ranges between 0.5 and 50kg/min
Accurately measure low flow rate down to 300 g/min
Unique robust torsion has driven oscillation system
Process Connection customization is available
Minimum pipe footprint versions available
Approved for use in hazardous areas
Stainless steel case
Removable connection manifold version available for easy and efficient maintenance
Remote and compact transmitter versions are available

Kelebihan

Torsion oscillator design assures a stable and drifts-free measurement with excellent signal to noise ratios.
Resilient to external noise and vibration
Insensitive to pipe pressure changes
Robust tube wall thickness provides increased operational safety in abrasive applications
Corrosion-resistant
Long sensor life guaranteed due to low mechanical stresses in the meter mechanism
No moving parts to wear or fail
